城市2019年新款公交候车亭的结构

发表时间:2019-04-20 16:53作者:宜景美亭来源:网络整合网址:http://www.sqgpx.com

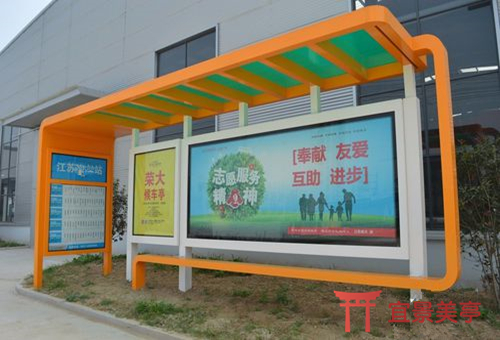

城市公交候车亭主体结构由顶棚、立柱和箱体构成,今天跟您分享的是顶棚和立柱。也许大家会说,顶棚不就是一层板儿么,其实不然,看起来的确不过一层板儿,但实际上,里面还是有区别的,下面文字为大家介绍下。


一、候车亭顶棚由方管焊接加上板材钣金折弯组成的。顶棚的内部骨架是顶棚重要的组成部分之一,常规采用的是镀锌方管或者不锈钢管,并根据公交候车亭的尺寸大小来定制顶棚的长度和宽度,一般顶棚长度为6-15米长度。




二、候车亭顶棚内部支撑主梁后下方距顶棚后距离300mm处焊接与立柱组装的插件。同时,根据顶棚的长度,内部需焊接多道加强筋,可按比例尺寸均匀分布。


三、顶棚框架上面铺镀锌钢板,其尺寸可小于顶棚宽度,下口同样铺镀锌钢板,和上口铺的镀锌钢板不同的是,下口镀锌钢板要在插件处开孔,用来和插件连接。除此以外,顶棚四周用折弯件檐口包裹,并焊接磨平。


四、候车亭的主要承压件:立柱。

立柱一般最常用的立柱规格是100*150毫米或150x150mm的方管或者直径114mm的圆管。

常用材质一般有镀锌管和不锈钢圆管。由于立柱是承载着整个候车亭的重量,所以,立柱的选材

要有一定的要求。这就要求立柱的管壁厚度要达到3-4mm,沿海城市一般采用6-8毫米厚度。


五、灯箱与立柱的安装

候车亭两根立柱中间的灯箱,不论灯箱尺寸的大小,一般都是采用M16的螺杆加上垫片来连接,M16的螺帽在车间里面,会焊接在立柱内部,一个灯箱采用4颗螺杆固定,螺杆为公制粗螺纹,安装时候可以采用套筒扳手,或者采用锂电池的电动扳手。


六、候车亭安装固定地脚板,

安装的钢板一般我们用10mm-20mm厚的地脚板,地脚板上的孔为腰形孔,尺寸为22*60毫米,,安装钢板的孔距一般为230*230毫米,钢板外形尺寸为300*300毫米,地脚板是为了固定立柱而存在的,所以,立柱与地脚板连接的焊缝,一定要非常牢固,立柱每边要分别用三角钢板抗体加固,以保证立柱的坚固。
